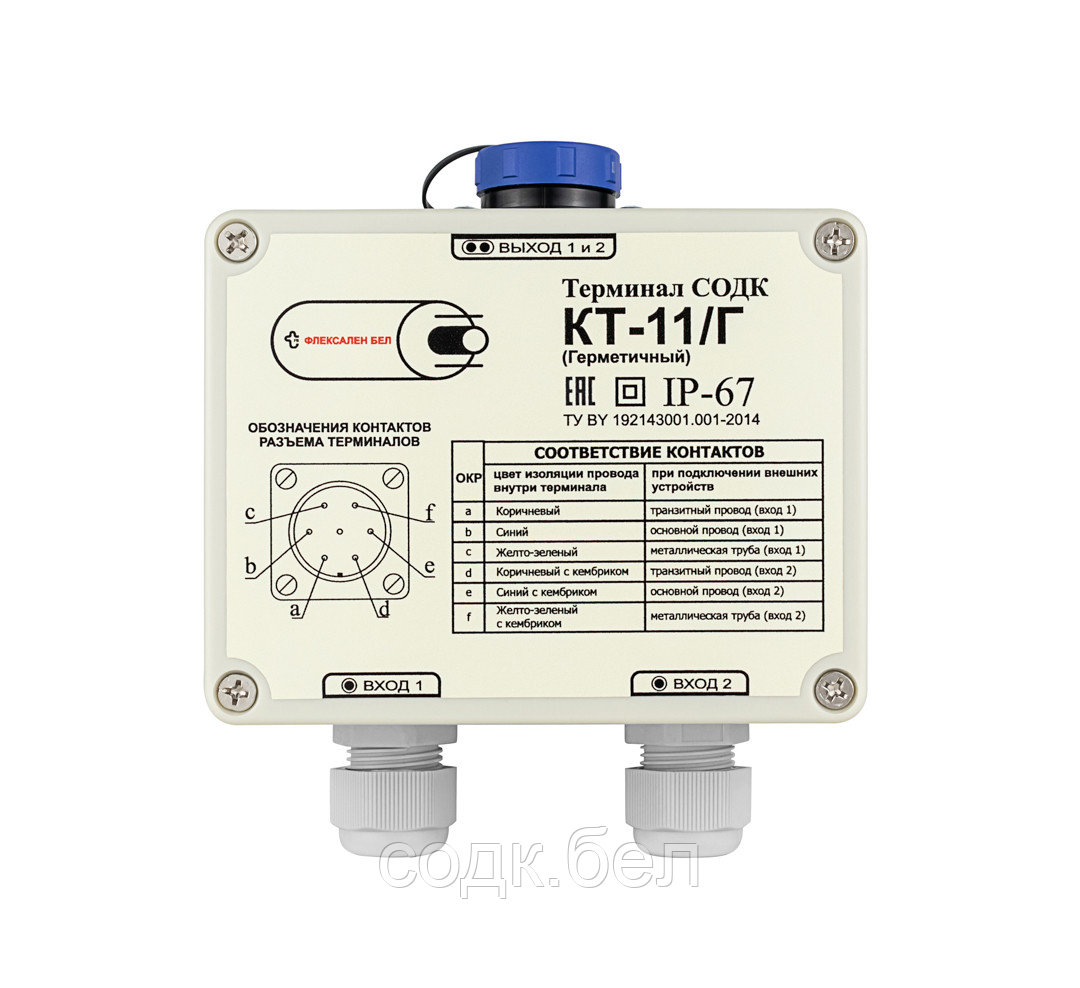

Терминал концевой измерительный герметичный СОДК КТ-11Г

Растущие потребности организаций, эксплуатирующих трубопроводы с индустриальной полимерной изоляцией на основе жесткого пенополиуретана (ПИ-трубы) подтолкнули на создание измерительного концевого терминала КТ-11Г с повышенной герметичностью со степенью пылевлагозащиты IP67.

Это позволяет устанавливать такие приборы в местах с повышенной влажностью, где крайне необходимо периодическое подключение переносного детектора повреждений СОДК через переходник ПКУ.

Байонетное (быстросъемное) подключение позволяет без особых усилий подключать детектор с переходником к терминалу.

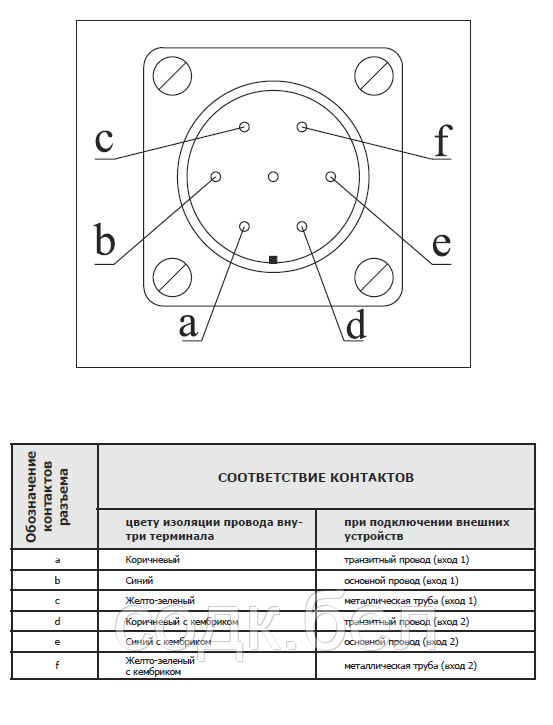

Ниже приведены схема разъема и таблица соответствия контактов.

Дополнительно терминал выполняет функцию терминала  КТ-13, т.е. закольцовывает сигнальные проводники. Закольцовка сигнальных проводников производится только тогда, когда в гнездо терминала вставлен штекер - ответная часть.

МЕСТО УСТАНОВКИ

Терминалы устанавливаются в начале и в конце теплотрассы, а также в промежуточных точках. Промежуточные точки располагаются друг от друга не далее чем через 250+-300 м, в начале каждого ответвления трубопровода длиной более 30 метров, в местах соединения разрозненных систем ОДК или там, где необходимо нарастить кабель NYM 3x1,5 от концевых элементов.

Терминал устанавливается в контрольной точке (на вертикальной поверхности – стене помещения или в наземном антивандальном ковере), которая должна предусматриваться и указываться в проекте схемы системы ОДК.

Предназначен для установки во влажных и запариваемых помещениях.

При попадании влаги в терминал в момент установки необходимо извлечь его внутренние элементы и тщательно просушить. Влага может способствовать ложному срабатыванию системы контроля.

Марка подключаемого кабеля NYM - 3х1,5

Комплектность: Терминал, штекеры, бирки маркировочные, стяжки кабельные, саморезы, упаковка.

Бренд Флексален Бел

Страна производства - Республика Беларусь
