Электрохимзащита (ЭХЗ) нефтепроводов и газопроводов

В части противодействия коррозии нефте- и газопроводов выделяют пассивные и активные методы. Пассивные методы представляют собой создание барьера между поверхностью стальной трубы и грунтом путем нанесения полимерных лент, битумных и смолянистых покрытий. Однако неравномерная сплошность покрытий, изнашиваемость, возникающие задиры изоляции не позволяют обеспечить полноценную защиту от коррозии. Поэтому одновременно с пассивной применяется активная электрохимическая защита ЭХЗ.

ЭХЗ представляет собой комплекс мероприятий, оборудования и комплектующих, которые позволяют благодаря катодной поляризации снизить растворяемость металла в электролите грунта путем смещения естественного потенциала стали в область более отрицательных значений, чем естественный потенциал. Около 100 лет назад ученые опытным путем установили, что величина потенциала катодной защиты составляет -0,85 В относительно медно-сульфатного электрода сравнения. А естественный потенциал стали составляет -0,55...-0,6 В. Таким образом при смещении потенциала на 0,3В в отрицательную сторону будет осуществляться катодная защита.

Существует два способа обеспечения активной защиты:

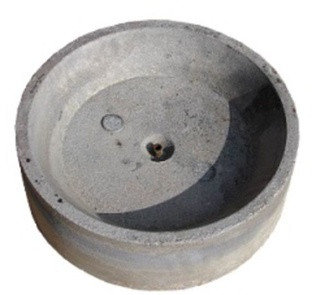

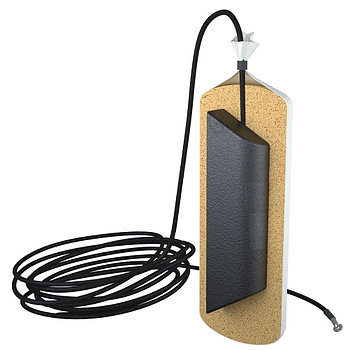

1) Гальванический (химический). Основан на теории образования гальванопары с трубой путем подключения жертвенного анода с более отрицательным потенциалом в сравнении со сталью трубы. При нахождении в электролите грунта в таком соединении разрушению будет подвергнут анод (в их роли выступают протекторы из магниевых и алюминиевых сплавов), а не стальная труба. Такой способ защиты эффективен в низкоомных грунтах (до 50 Ом/м). В высокоомных грунтах такой способ не даст необходимой защищенности. Поэтому обратимся к следующему способу

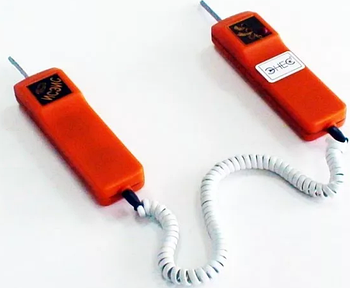

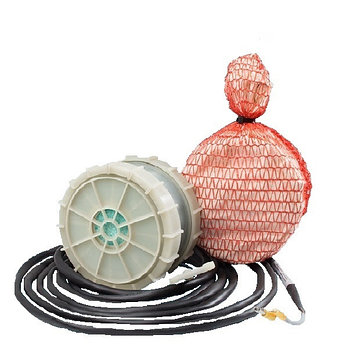

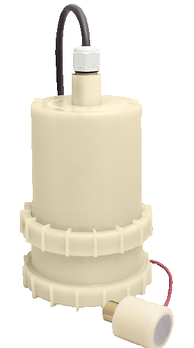

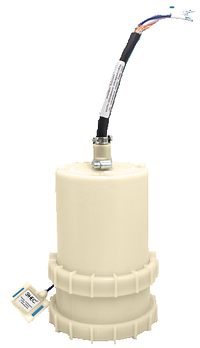

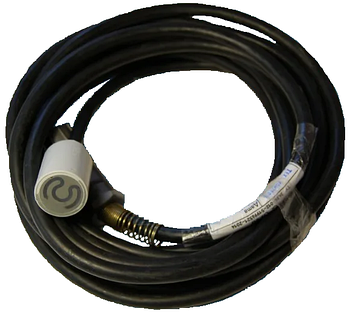

2) Электрический. Предполагает более трудоемкую и сложную конструкцию, питающуюся постоянным током. Не зависит от сопротивления грунта и имеет неограниченный энергетический ресурс. Состоит из таких позиций, как: станция катодной защиты СКЗ, электрод сравнения ЭС, датчики скорости коррозии ДСК, индикатор коррозионных процессов ИКП, анодные заземлители, контрольно-измерительные пункты КИП, блоки диодно-резисторные БДР, блоки совместной защиты БСЗ.

Подробнее на странице - ЭХЗ.БЕЛ
