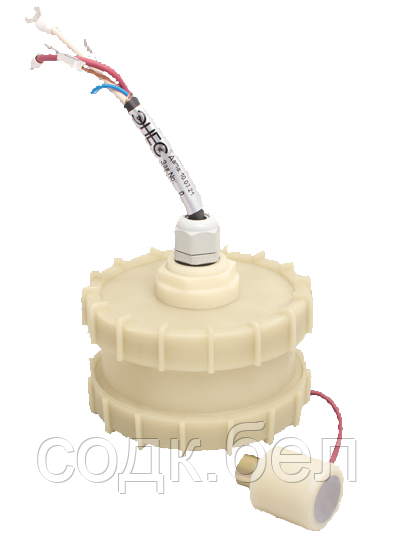

Электрод сравнения ЗГАНС ГЭС-ЦС цинк-сульфатный используется в любом виде грунта и загрязненных средах.

Электрод имеет собственный потенциал, отличный от потенциала медносульфатных электродов: 970±10мВ, при температуре +25 ^оС. (Медносульфатный электрод имеет собственный потенциал 100±20 при температуре +25 ^оС.)

Допустимое отклонение потенциалов в процентном отношении составит ±1% для цинк-сульфатного (±20 % для медносульфатного), что обуславливает в том числе и разницу цен.

Электроды ЗГАНС ГЭС-ЦС, предназначены для измерения суммарного потенциала в подземных условиях (под днищем стальных резервуаров).  Совместно с датчиками потенциала измеряется поляризационный потенциал (без омической составляющей) методом отключения вспомогательного электрода по ГОСТ 9.602. Электроды устанавливаются стационарно с выводом проводников в контрольно-измерительный пункт (КИП) или ковер.



• Может использоваться в любых средах, включая сухие и агрессивные
• Расположение датчика потенциала не требует ориентации относительно трубопровода при установке.
• Соединительный кабель может быть заключен в экранирующую оплетку для устранения влияния электромагнитных полей, создаваемых внешними источниками.
• Не требует зарядки или калибровки
• Оснащен керамической мембраной, предупреждающей от высыхания или загрязнения ионами хлоридов и сернистого водорода
• Выбор рабочей поверхности вспомогательного электрода (ВЭ) – 100мм² или 625мм² и толщины ВЭ – от 1,5 мм до 5мм
• Обладает высокой стойкостью к механическим воздействиям
• Комплектуется кабелем в зависимости от требуемого срока службы (15 лет, 30 лет, 40 лет)

Характеристики:

• Переходное электрическое сопротивление не более 10 кОм
• Собственный потенциал электрода (без мешка с наполнителем) в водопроводной воде по отношению к образцовому хлорсеребрянному электроду 100 ± 20 мВ*
• Собственный потенциал электрода (в мешке с наполнителем) в 3% водном растворе NaCl по отношению к образцовому хлорсеребрянному электроду* -975 ± 10 мВ*
• Стандартная длина соединительного кабеля, 5 000 мм**
• Масса, при стандартной длине кабеля не более 2,3 кг
• Срок службы не менее 25 лет
  *При температуре жидкости +25^оС.
  При температуре жидкости, отличной от +25^оС следует выполнить расчет температурной поправки в соответствии с формулой, указанной в разделе 3 руководства по эксплуатации.
