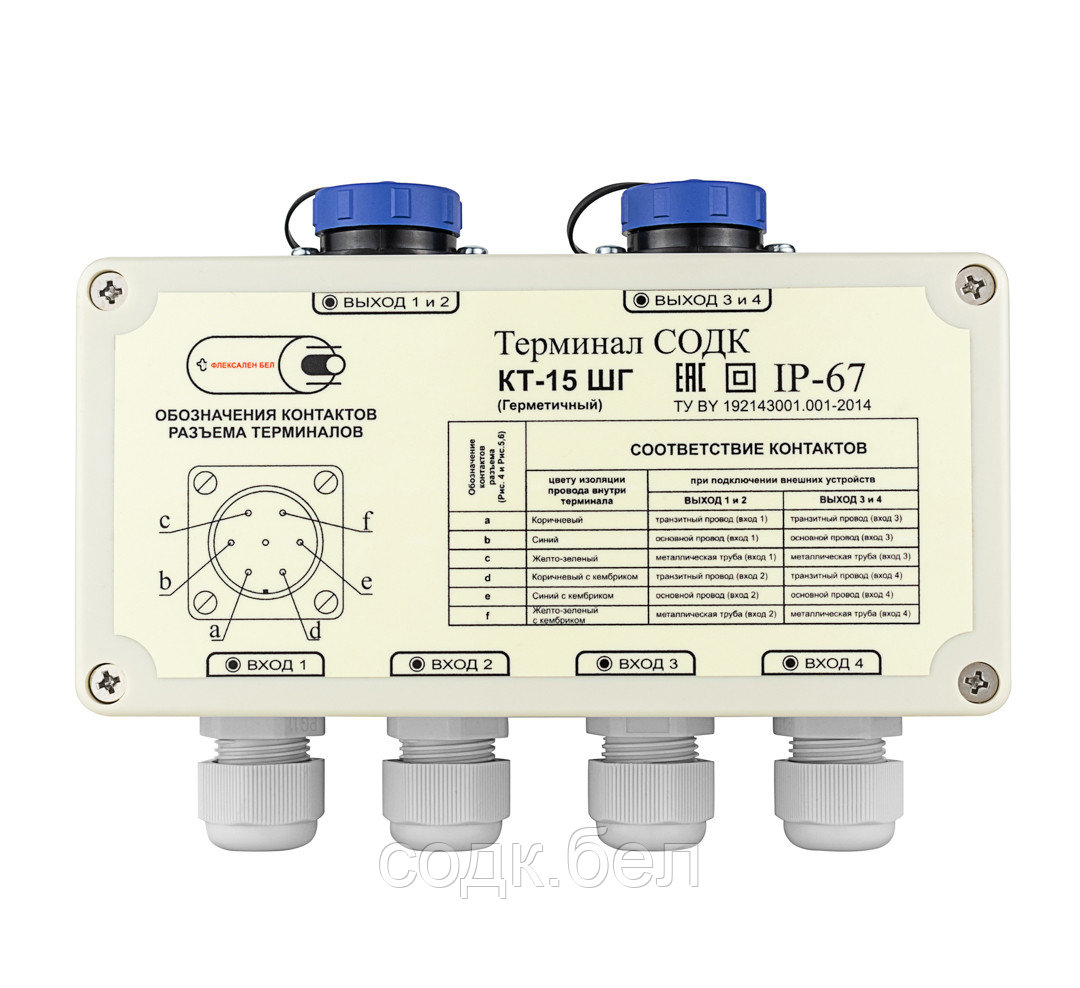

Терминал промежуточный измерительный герметичный СОДК КТ-15ШГ

Растущие потребности организаций, эксплуатирующих трубопроводы с индустриальной полимерной изоляцией на основе жесткого пенополиуретана (ПИ-трубы) подтолкнули на создание терминалов СОДК с повышенной герметичностью со степенью пылевлагозащиты IP67.

Это позволяет устанавливать такие приборы в местах с повышенной влажностью, где крайне необходимо периодическое подключение переносного детектора повреждений СОДК через переходник ПКУ.

Байонетное (быстросъемное) подключение позволяет без особых усилий подключать детектор с переходником к терминалу.

Ниже приведены схема разъема и таблица соответствия контактов.

Терминал СОДК КТ-15ШГ (герметичная версия КТ-15Ш) предназначен для соединения (разъединения) системы ОДК двух 2-трубных систем или одной 4-трубной системы.

Соединение с системой ОДК теплотрассы осуществляется посредством ПИ-концевых элементов с наращиванием кабеля NYM-J 3x1.5.

Предназначен для установки во влажных и запариваемых помещениях.

При попадании влаги в терминал в момент установки необходимо извлечь его внутренние элементы и тщательно просушить. Влага может способствовать ложному срабатыванию системы контроля.

Марка подключаемого кабеля NYM - 3х1,5

Комплектность: Терминал, штекеры-соединители, штекеры-разъединители, бирки маркировочные, стяжки кабельные, саморезы, упаковка.

Бренд Флексален Бел

Страна производства - Республика Беларусь
