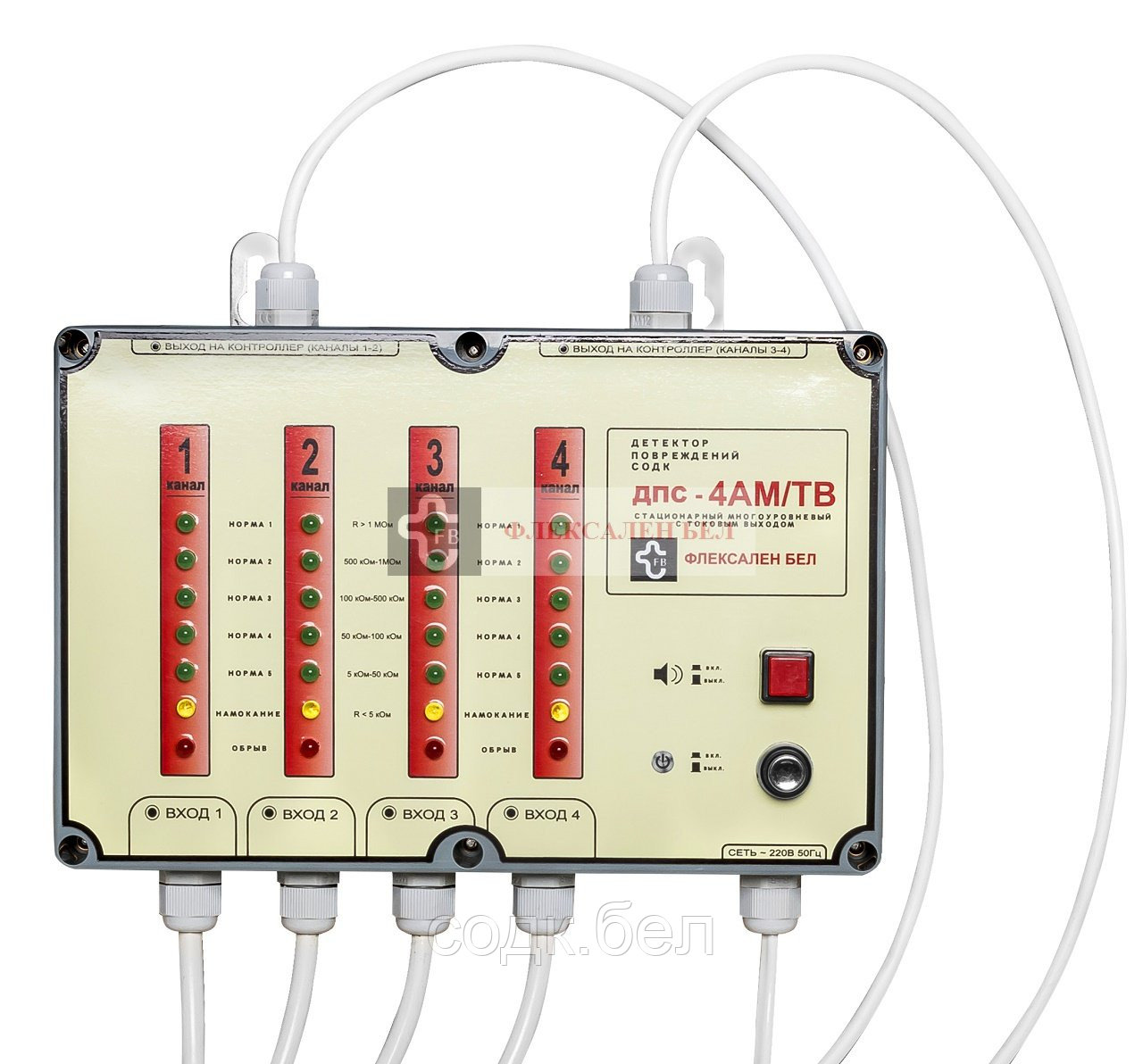

Детектор повреждений СОДК стационарный двухканальный многоуровневый ДПС-4АМ/ТВ с "токовым" выходом контролирует до четырех предизолированных трубопроводов. Устанавливается в местах с доступом к сети 220В. Имеет звуковой сигнал при возникновении аварийных ситуаций: 1) Намокание изоляции; 2) Обрыв контрольных проводников системы оперативного дистанционного контроля. Имеет несколько уровней измерения сопротивления изоляции ППУ.

Принципиальным отличием данной модели детектора от модели ДПС-4АМ является наличие двух дополнительных кабельных выходов на контроллер (прибор телеметрии) для удаленного контроля состояния ПИ-трубопроводов по различным протоколам (TCP/IP, голос, CSD, SMS). Протокол определяется моделью прибора-передатчика.

Особенности диспетчеризации системы ОДК с "токовым" выходом заключаются в следующем:

а) В отличие от детекторов моделей ДПС-2АМ/СК и ДПС-4АМ/СК (с сухим контактом), в моделях с токовым выходом "просматриваются" удаленно все состояния трубопровода ППУ, что является неоспоримым преимуществом.

б) Каждому состоянию трубопровода соответствует определенное напряжение на выходе (градация от 0,6 В до 5В).

в) Выход на контроллер для двух каналов представляет собой кабель из 4 жил: одна жила ― для питания платы-распределителя 10-30 вольт (находится внутри детектора), одна жила "+" общая для снятия напряжения контроллером, и по одной жиле для двух каналов. Таким образом модель ДСП-4АМ/ТВ имеет 2 выхода на контроллер.

Принципы индикации:

НОРМА (по диапазонам 1..5):

- Сопротивление изоляции трубопровода ППУ больше 1 МОм;

- Сопротивление изоляции пи-трубопровода от 500 до 1000 кОм;

- Сопротивление изоляции ппу труб от 100 до 500 кОм;

- Сопротивление изоляции от 50 до 100 кОм;

- Сопротивление изоляции от 5 до 50 кОм;

ОБРЫВ

Данное состояние идентифицируется при сопротивлении петли контрольных проводников свыше либо равно 200 Ом.

НАМОКАНИЕ

При сопротивлении изоляции ППУ в предизолированном трубопроводе меньше либо равно 5 кОм загорится желтый светодиод, что с высокой степенью вероятности определяет наличие протечки стальной трубы (свищ) либо повреждение полиэтиленовой оболочки трубы ППУ. В результате намокания ППУ изоляции сопротивление между стальной трубой и контрольным проводником системы оперативного дистанционного контроля СОДК снижается.

ОБРЫВ и НАМОКАНИЕ

Данный вид состояния ППУ трубопровода определяется соблюдением двух условий: Сопротивление ППУ изоляции меньше либо равно 5 кОм и сопротивление петли контрольных проводников больше либо равно 200 Ом.

Купить Детектор повреждений стационарный двухканальный многоуровневый ДПС-4АМ/ТВ с токовым выходом в Минске можно у Частного предприятия “Флексален Бел” +375-17-36-111-36, +375-29-615-98-05. Доверяйте профессионалам!
