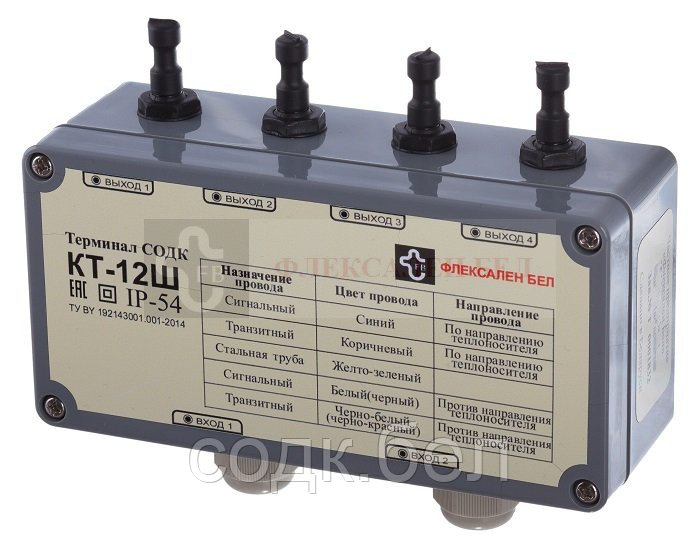

Терминал ИТ-12/ш промежуточный измерительный

Терминал "КТ-12/Ш" является одним из достаточно функциональных приспособлений. С его помощью можно соединять и разъединять систему ОДК в контрольных точках, предусмотренных проектом. К нему можно также подключать переносные детекторы повреждений и импульсные рефлектометры. Поскольку соединения в данном терминале находятся снаружи, данную модель нельзя устанавливать в помещениях с влажным воздухом во избежание окисления контактов. Терминал "КТ-12/Ш" также позволяет закольцевать систему, достав из гнезд штекерные перемычки и вставив на их место металлические штекеры.
Назначение
Разъединение системы ОДК в промежуточных точках контроля (ВАРИАНТ 1). Соединение системы ОДК в промежуточных точках контроля (ВАРИАНТ 2). Подключение переносного детектора повреждений и импульсного рефлектометра.
Соединение СОДК осуществляется при помощи наружных штекерных перемычек, вставляемых в гнезда терминала.
Для разъединения системы ОДК необходимо вынуть наружные штекерные перемычки из гнезд терминала и вставить на их место металлические штекеры, поставляемые в комплекте. После установки металлических штекеров система ОДК в данном терминале закольцована.

Место установки
Терминал устанавливается в промежуточных контрольных точках, предусмотренных проектом (тепловые камеры, ковера, дома, ЦТП и т.д.).
Соединение системы ОДК осуществляется снаружи терминала, что не позволяет устанавливать терминал в тепловых камерах и запариваемых помещениях.

Бренд: Флексален Бел Страна производитель: Беларусь
