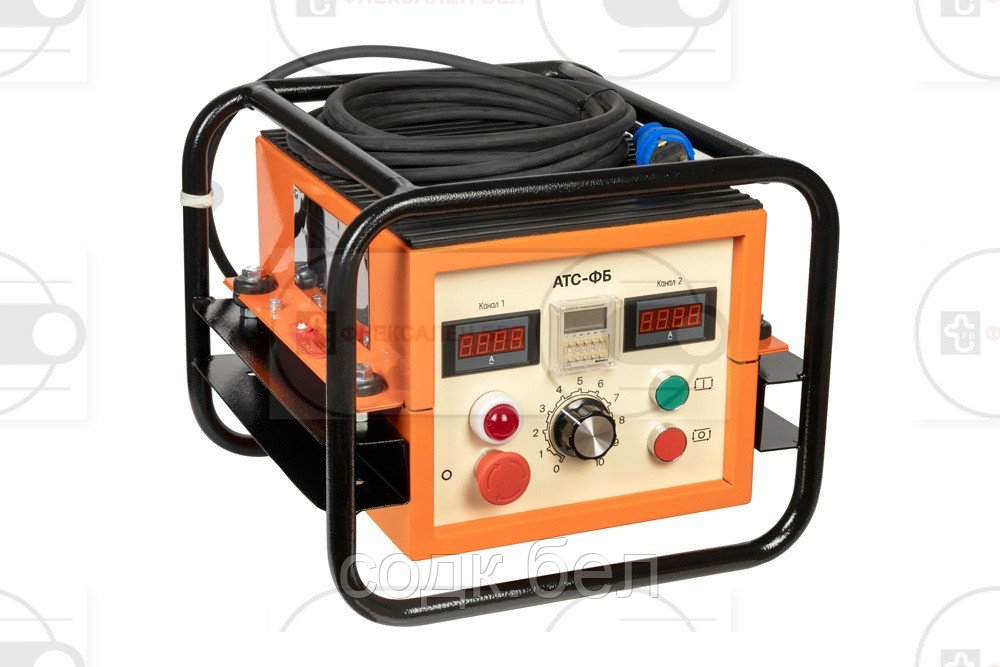

Аппарат электрофузионной сварки муфт для ПИ-труб

Характеристика изделия

Сварочный аппарат применяется при терморезистивной сварке надвижных муфт из полиэтилена с защитными полиэтиленовыми трубами-оболочками при строительстве и ремонте трубопроводов из предизолированных труб. Диаметр свариваемых муфт до 1200 мм, при необходимости сварки большего диаметра возможна работа двух и более аппаратов одновременно .

Аппарат обеспечивает возможность выбора параметров сварки исходя из типа нагревательного элемента и диаметра муфты, и благодаря интерактивному дисплею сообщает оператору всю необходимую процедуру для подготовки сварочного аппарата к процессу сварки.

Процесс сварки постоянно контролируется в режиме реального времени , необходимые параметры поддерживаются автоматически и обеспечиваться качество и повторяемость процесса .

Диапазон регулировки мощности от 0 до 100% позволяет сваривать муфты всех диаметров , а также в одном цикле сварки производить окончательную усадку муфты и непосредственно сварку .

Сварочный аппарат питается от однофазной сети переменного тока 220В\50 Гц или от передвижного электрогенератора. Максимальная мощность при сварке надвижной муфты не более 3,0 кВА .

Электрическое сопротивление нагревательного элемента в диапазоне от 15 мОм до 4,7 Ом . Схема управления позволяет применять нагревательные элементы из различных материалов , медь , нихром , сплавы на основе железа . Настраиваемая конфигурация позволяет использовать нагревательные элементы всех производителей с минимальными затратами на переключение между различными типами .

Различные типы нагревательных элементов подключаются с помощью специальных контактных устройств наиболее подходящих для конкретного типа нагревательного элемента. При разработке учитывается возможность применять вновь разработанные нагревательные элементы с минимальными затратами .

Весь процесс сварки муфты записывается в память аппарата и позволяет контролировать качество работ.

Режимы сварки:

1. Автоматический

Режим, в этом режиме процесс сварки происходит по откалиброванному температурному профилю , автоматически происходит поправка на температуру воздуха и свойства свариваемого материала, измерение температуры свариваемого шва производиться по параметрам нагревательного элемента , управление каждым нагревательным элементом раздельное , это позволяет добиться высокого качества сварного шва и повторяемости процесса сварки .

2. Полуавтоматический

Режим сварки, процесс сварки происходит по откалиброванному температурному профилю с возможностью в определенных пределах вносить поправки непосредственно в процессе работы , применяется в основном при недостаточной предварительной усадке муфты. Изменять можно как длительность цикла и отдельные участки профиля, так и температуру на конкретном участке профиля сварки.

3. Ручной

Режим полностью ручного управления, применяется при сварке новыми типами нагревательных элементов и нестандартных ситуаций .

4. Калибровка и настройка профиля сварки

Режим настройки и калибровки температурного профиля сварки, применяется при проверке профиля сварки и настройке аппарата на новые типы нагревательных элементов, при необходимости настройки процесс сварки проводиться с измерением температуры шва термопарами, по окончании калибровки данные заносятся в память аппарата и применяются в дальнейшем при сварке этого типа муфт
